آشنایی با تابلوهای برق مرکز کنترل موتور (MCC)

تصور کنید یک کارخانه تولیدی بزرگ یا یک واحد صنعتی حساس را. همه ماشین‌آلات به‌صورت همزمان در حال کار هستند و فرآیندها با دقت برنامه‌ریزی شده‌اند. ناگهان، یکی از موتورهای حیاتی دچار مشکل می‌شود یا برق یک بخش قطع می‌شود. توقف موتور می‌تواند زنجیره تولید را مختل کند، هزینه‌های سنگینی به کارخانه تحمیل کند و حتی به تجهیزات آسیب برساند.

در این شرایط، تابلوهای برق مرکز کنترل موتور (MCC) دقیقاً همان نقش حیاتی را ایفا می‌کنند که UPS در سیستم برق بدون وقفه انجام می‌دهد. MCC درواقع مغز کنترل موتورهاست: تصمیم می‌گیرد کدام موتور فعال شود، چه زمانی خاموش شود، چگونه جریان کنترل شود و چگونه حفاظت موتور انجام شود.

این مقاله قصد دارد شما را با مفهوم MCC، انواع آن، الزامات طراحی، کاربردها و استانداردهای مرتبط آشنا کند. هدف این است که نه تنها با یک تعریف خشک آشنا شوید، بلکه بتوانید در پروژه‌های صنعتی و مهندسی واقعی، انتخاب و طراحی صحیح MCC را انجام دهید.

تابلوهای برق مرکز کنترل موتور (MCC) چیست؟

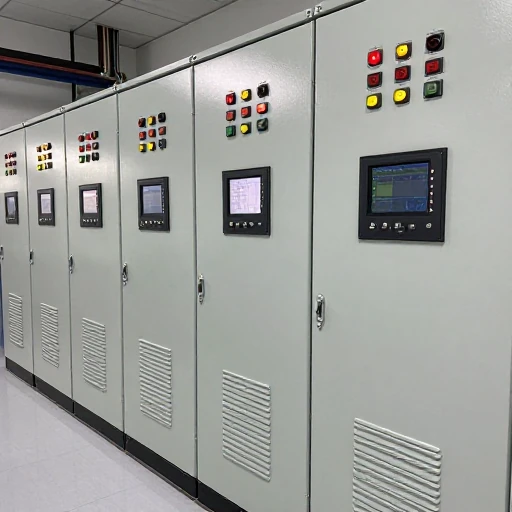

شکل 1 – نمونه از تابلو کنترل موتور در یک محیط صنعتی

وظیفه اصلی MCC عبارت است از:

• توزیع برق به موتورها به‌صورت امن و قابل کنترل
• حفاظت موتورها در برابر اضافه‌بار، اتصال کوتاه یا خطای زمین
• امکان خاموش و روشن کردن موتورها به صورت دستی یا اتوماتیک
• فراهم کردن یک نقطه متمرکز برای مانیتورینگ و نگهداری

بدون MCC، هر موتور نیاز به تابلو اختصاصی خود دارد که علاوه بر هزینه بالا، مدیریت و نگهداری سیستم را پیچیده می‌کند. MCC با تجمیع کنترل موتورها، علاوه بر کاهش هزینه، ایمنی و قابلیت اطمینان را نیز افزایش می‌دهد.

جایگاه MCC در سیستم‌های صنعتی

در یک سیستم صنعتی معمولی، برق از تابلو اصلی وارد MCC می‌شود و سپس به موتورهای مختلف توزیع می‌گردد. این نقطه کنترل مرکزی باعث می‌شود که مدیریت جریان، حفاظت و مانیتورینگ تمامی موتورها از یک مکان انجام شود.

شکل 2 – عملکرد یک مولتی متر در تابلو کنترل موتور

MCC معمولاً در نزدیکی محل نصب موتورها یا در اتاق‌های برق صنعتی قرار دارد و به‌عنوان نقطه اتصال بین تابلو اصلی و تجهیزات مصرف‌کننده عمل می‌کند. از آنجا که MCC وظیفه کنترل همزمان چند موتور را بر عهده دارد، طراحی صحیح و استاندارد آن اهمیت حیاتی دارد.

در سناریوهای صنعتی حساس مانند پتروشیمی، نیروگاه، پالایشگاه یا کارخانه‌های خودروسازی، عملکرد MCC مستقیم با امنیت و بهره‌وری کارخانه مرتبط است. حتی کوچک‌ترین نقص در MCC می‌تواند باعث توقف خطوط تولید و خسارت‌های قابل توجه شود.

 اجزای اصلی یک MCC

یک تابلو MCC شامل چند بخش کلیدی است:

1. کلیدهای اصلی و کلید حفاظتی (Main and Protective Switches): برق ورودی را کنترل و حفاظت می‌کنند.
2. واحدهای کنترل موتور (Motor Control Units): شامل کنتاکتور، رله حرارتی و فیوز برای هر موتور.
3. شینه‌های توزیع (Busbars): برق ورودی را بین واحدهای مختلف توزیع می‌کنند.
4. پنل کنترلی و مانیتورینگ (Control & Monitoring Panel): برای مشاهده وضعیت موتورها، ثبت خطاها و کنترل عملکرد.

مسیرهای بای‌پس و حفاظت اضافه‌بار: اطمینان از عملکرد صحیح حتی در شرایط اضطراری یا تعمیرات.

شکل 3 – اجزای تشکیل دهنده یک تابلو کنترل موتور

در بسیاری از MCCهای پیشرفته، این اجزا با سیستم‌های دیجیتال یا PLC ترکیب می‌شوند تا کنترل دقیق جریان، ولتاژ، انرژی و حتی پیش‌بینی نگهداری (Predictive Maintenance) فراهم گردد.

الزامات طراحی تابلوهای MCC از نظریه تا اجرا

طراحی یک MCC موفق بیش از آن است که فقط قطعات را در یک جعبه قرار دهیم. این طراحی باید ایمنی، پایداری، عملکرد قابل پیش‌بینی و نگهداری آسان را تضمین کند. در پروژه‌های صنعتی، اشتباه در طراحی MCC اغلب منجر به افزایش هزینه‌ها، توقف تولید و خرابی طولانی‌مدت می‌شود.

مسیر توزیع برق: شینه‌ها، کابل‌ها و جریان واقعی

یک تابلو MCC باید مسیر صحیحی برای توزیع برق بین موتورهای متعدد فراهم کند. شینه‌ها (Busbars) ستون فقرات این مسیر هستند. اگر انتخاب سطح مقطع یا جنس شینه‌ها نادرست باشد، تلفات انرژی زیاد، گرمای غیرضروری و کاهش عمر تجهیزات قطعی خواهد بود.

شکل 5 – تصویری از باسبار در تابلو کنترل موتور

برای این منظور:

• کلیدها باید دارای ظرفیت قطع مناسب با جریان اتصال کوتاه محاسبه‌شده باشند.
• رله حرارتی باید متناسب با نوع بار و مشخصات موتور تنظیم شود.
• تجهیزات کنترل دیجیتال (PLC و سنسورها) می‌توانند نظارت دقیق‌تری روی وضعیت موتورها ارائه دهند.

زمانی که حفاظت به‌درستی انجام شود، MCC می‌تواند حتی در شرایط بحرانی به کار خود ادامه دهد و از آسیب‌های جدی جلوگیری کند.

شرایط محیطی و تهویه: فراتر از کابل و کلید

هیچ طراحی MCC نمی‌تواند بدون در نظر گرفتن محیط نصب کامل باشد. دما، رطوبت، گردوغبار و مواد خورنده می‌توانند عملکرد MCC را به شدت تحت تأثیر قرار دهند. به همین دلیل انتخاب درجه حفاظت (IP) مناسب برای تابلو و ایجاد جریان هوای کافی داخل کابین الزامی است.

شکل 6 – دیگرام نصب و راه اندازی تابلو کنترل موتور با هماهنگی سایر اجزا

مواردی که هنگام نصب باید به آن‌ها توجه کرد:

• انتخاب درجه حفاظت IP مناسب برای شرایط محیطی کارگاه یا کارخانه
• نصب تهویه مکانیکی یا طبیعی برای تخلیه حرارت
• جلوگیری از تجمع گردوغبار و رطوبت با استفاده از فیلترها و پوشش‌های مناسب

شرایط محیطی اگر رعایت نشود، حتی بهترین طراحی هم در عمل شکست خواهد خورد.

توضیح جدول

این جدول به مهندسین کمک می‌کند در طراحی یا انتخاب MCC مناسب با توجه به نوع صنعت، نیاز به کنترل دیجیتال، انعطاف‌پذیری و قابلیت توسعه تصمیم‌گیری کنند.

توضیح کاربردها

MCC استاندارد (Standard MCC)

MCC استاندارد به گونه‌ای طراحی شده است که کنترل پایه و حفاظت اولیه را ارائه دهد و برای موتورهای کم‌حساس یا فرآیندهای غیر بحرانی مناسب باشد. استفاده از این نوع MCC در صنایع کوچک و متوسط، هزینه نصب و نگهداری را کاهش می‌دهد و در عین حال، سطح ایمنی و حفاظت پایه موتورها را فراهم می‌کند.

تابلوهای برق مرکز کنترل موتور پیشرفته / هوشمند (Advanced / Intelligent MCC)

این نوع از تابلوهای برق مرکز کنترل موتور امکان کنترل دیجیتال و مانیتورینگ لحظه‌ای موتورها را فراهم می‌کند و با اتصال به PLC یا سیستم مدیریت انرژی، اطلاعات دقیق عملکرد موتور در دسترس مهندسین قرار می‌گیرد. MCC پیشرفته برای صنایع حساس مانند پتروشیمی، پالایشگاه یا دیتاسنترها مناسب است، جایی که توقف غیرمنتظره یا نوسانات انرژی می‌تواند هزینه‌های زیادی ایجاد کند. علاوه بر این، این تابلوها قابلیت تحلیل و نگهداری پیشگیرانه را نیز دارند و به افزایش بهره‌وری کمک می‌کنند.

MCC ماژولار (Modular MCC)

MCC ماژولار با طراحی واحدهای مستقل، امکان اضافه یا جایگزینی ماژول‌ها بدون توقف سیستم را فراهم می‌کند. این نوع تابلو مناسب کارخانه‌هایی است که پیش‌بینی رشد و تغییر خطوط تولید دارند. استفاده از MCC ماژولار باعث می‌شود که حتی در صورت خرابی یکی از ماژول‌ها، سایر موتورها بدون اختلال به کار خود ادامه دهند و نگهداری و ارتقاء سیستم به شکل سریع و آسان انجام شود.

جمع‌بندی

تابلوهای MCC نقش حیاتی در کنترل و حفاظت موتورهای الکتریکی در صنایع مختلف ایفا می‌کنند و انتخاب صحیح آن‌ها مستقیماً بر ایمنی، بهره‌وری و انعطاف‌پذیری سیستم تأثیر می‌گذارد. انواع مختلف MCC استاندارد، پیشرفته و ماژولار—هر یک با ویژگی‌ها و قابلیت‌های خاص خود، متناسب با نیازهای صنعتی متفاوت طراحی شده‌اند. MCC استاندارد برای پروژه‌های کوچک و موتورهای غیرحساس مناسب است، در حالی که MCC پیشرفته امکان کنترل دیجیتال و مانیتورینگ لحظه‌ای را فراهم می‌کند و برای صنایع حساس و فرآیندهای پیچیده ایده‌آل است. از سوی دیگر، MCC ماژولار با طراحی واحدهای مستقل، انعطاف‌پذیری بالا و قابلیت توسعه بدون توقف سیستم را ارائه می‌دهد و برای کارخانه‌هایی که رشد و تغییرات آتی پیش‌بینی می‌شود، بهترین گزینه محسوب می‌شود. رعایت استانداردهای بین‌المللی، طراحی صحیح مسیر شینه‌ها و کابل‌ها، حفاظت موتورها و توجه به شرایط محیطی، از مهم‌ترین عوامل موفقیت در بهره‌برداری طولانی‌مدت MCC هستند. به طور کلی، یک طراحی هوشمندانه و مطابق استاندارد، تضمین می‌کند که تابلو MCC نه تنها عملکرد مطمئن داشته باشد، بلکه با افزایش بهره‌وری، کاهش توقف ناخواسته و صرفه‌جویی در هزینه‌های نگهداری، ارزش واقعی خود را به صنایع ارائه دهد.

سوالات متداول

1.MCC چیست و چه کاربردی دارد؟
MCC یا Motor Control Center تابلو مرکزی است که موتورها را کنترل، محافظت و مانیتور می‌کند و در صنایع مختلف از تولید گرفته تا پتروشیمی کاربرد دارد.

2. تفاوت بین MCC استاندارد، پیشرفته و ماژولار چیست؟
MCC استاندارد کنترل پایه دارد، MCC پیشرفته کنترل دیجیتال و مانیتورینگ ارائه می‌دهد و MCC ماژولار امکان توسعه بدون توقف سیستم را فراهم می‌کند.

3.چرا استانداردها در طراحی MCC مهم هستند؟
رعایت استانداردها مانند IEC 61439 و IEC 60947 تضمین می‌کند تابلو ایمن، قابل اعتماد و هماهنگ با تجهیزات دیگر باشد.

4. چه اشتباهاتی بیشترین مشکل را در MCC ایجاد می‌کند؟
آرایش نادرست کابل‌ها و شینه‌ها، طراحی ضعیف مسیر بای‌پس، عدم رعایت شرایط محیطی و استفاده از تجهیزات غیر استاندارد از رایج‌ترین خطاها هستند.

5.چگونه می‌توان عمر تابلوهای برق مرکز کنترل موتور را افزایش داد؟
با رعایت طراحی صحیح، استانداردهای بین‌المللی، تهویه مناسب، تجهیزات استاندارد و نگهداری دوره‌ای، عمر مفید تابلو به شدت افزایش می‌یابد.
