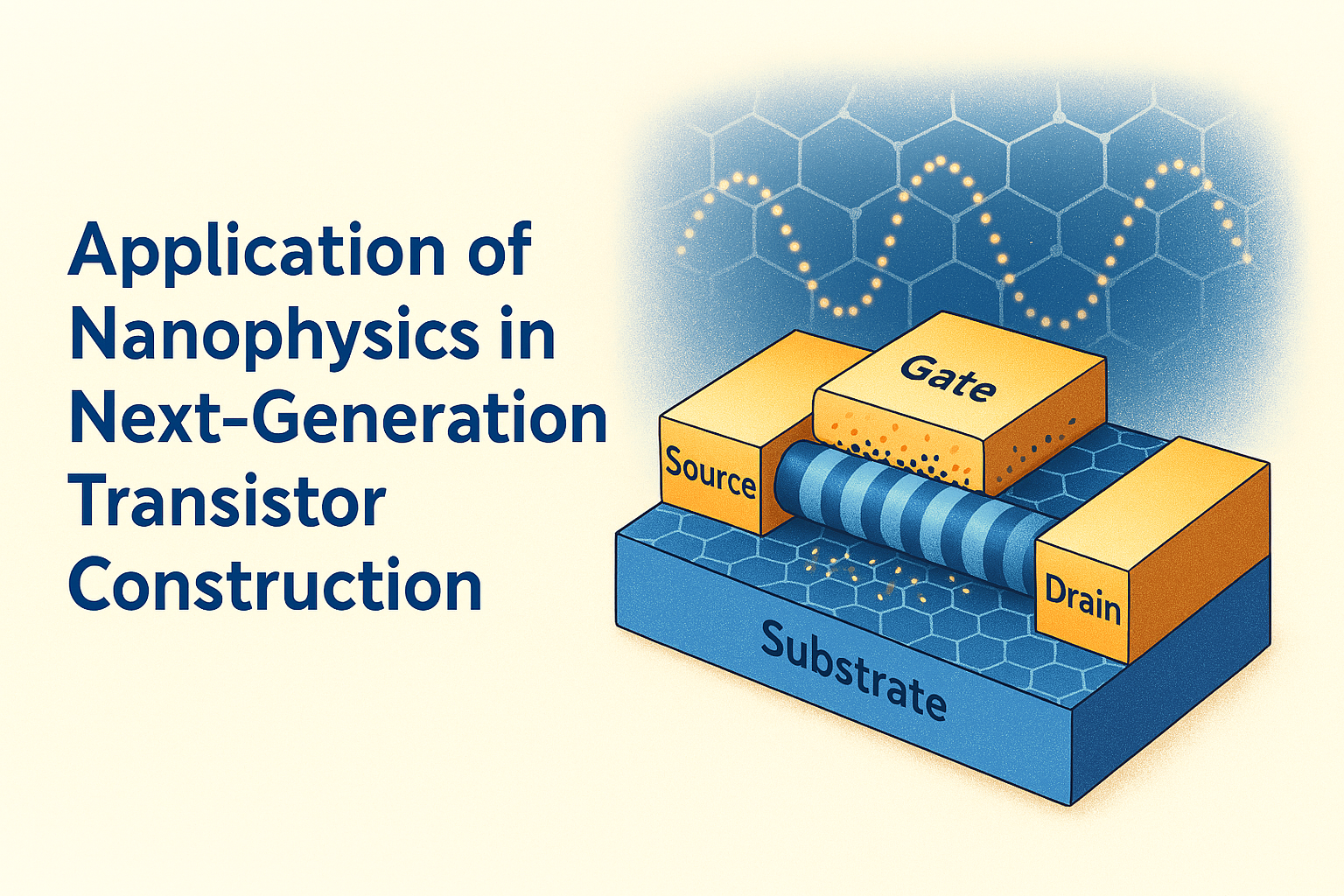

کاربردهای نانوفیزیک در توسعه ترانزیستورهای نسل جدید

نانوفیزیک، مطالعه پدیده‌های فیزیکی در مقیاس نانومتری، زمینه‌های مختلفی از جمله الکترونیک را متحول کرده است. یکی از امیدوارکننده‌ترین کاربردهای نانوفیزیک، توسعه ترانزیستورهای نسل بعدی است. ترانزیستورهای سنتی مبتنی بر سیلیکون، ستون فقرات الکترونیک مدرن بوده‌اند، اما با پیشرفت فناوری، نیاز فزاینده‌ای به دستگاه‌های کوچک‌تر، سریع‌تر و کارآمدتر وجود دارد. این مقاله به بررسی چگونگی استفاده از نانوفیزیک برای ایجاد ترانزیستورهایی که این نیازها را برآورده می‌کنند، می‌پردازد و پیامدهای آن را برای آینده الکترونیک مورد بحث قرار می‌دهد.

محدودیت‌های ترانزیستورهای سنتی

ترانزیستورها اجزای اساسی در دستگاه‌های الکترونیکی هستند که برای تقویت یا سوئیچ سیگنال‌های الکترونیکی استفاده می‌شوند. کوچک‌سازی ترانزیستورها نیروی محرکه رشد نمایی قدرت محاسبات در چند دهه گذشته بوده است. با این حال، با کوچک شدن ترانزیستورها، آنها با چالش‌های متعددی روبرو هستند:

• تونل زنی کوانتومی: با کاهش اندازه ترانزیستورها، احتمال تونل زنی الکترون ها از طریق اکسید گیت افزایش می یابد که منجر به جریان های نشتی و کاهش عملکرد می شود.
• اتلاف گرما: ترانزیستورهای کوچک‌تر، گرمای بیشتری در واحد سطح تولید می‌کنند که می‌تواند منجر به فرار حرارتی و خرابی دستگاه شود.
• محدودیت‌های مواد: سیلیکون، رایج‌ترین ماده مورد استفاده در ترانزیستورهای سنتی، محدودیت‌های فیزیکی دارد که کوچک‌سازی بیشتر آن را بدون افت قابل توجه عملکرد، چالش‌برانگیز می‌کند.

این محدودیت‌ها، کاوش در مواد و فناوری‌های جدید را برای ادامه روند کوچک‌سازی و بهبود عملکرد ترانزیستورها ضروری ساخته است.

نانوفیزیک: مرز جدیدی برای طراحی ترانزیستور

نانوفیزیک راه‌حل‌های منحصر به فردی برای چالش‌های پیش روی ترانزیستورهای سنتی ارائه می‌دهد. با دستکاری مواد در مقیاس نانو، محققان می‌توانند ساختارها و خواص جدیدی ایجاد کنند که عملکرد ترانزیستور را افزایش می‌دهد. برخی از حوزه‌های کلیدی که نانوفیزیک تأثیر قابل توجهی بر آنها می‌گذارد عبارتند از:

۱. نانومواد

نانوموادی مانند نانولوله‌های کربنی (CNTs)، گرافن و دی‌کالکوژنیدهای فلزات واسطه (TMDs) در طراحی ترانزیستورها نویدبخش بوده‌اند. این مواد خواص الکتریکی استثنایی از خود نشان می‌دهند و می‌توانند با دقت بالا در مقیاس نانو سنتز شوند. به عنوان مثال:

• نانولوله‌های کربنی (CNTs): نانولوله‌های کربنی تحرک الکترونی بالایی دارند و می‌توانند برای ایجاد ترانزیستورهایی با نسبت روشن/خاموش عالی مورد استفاده قرار گیرند. IBM ترانزیستورهای CNT با طول گیت به کوچکی ۵ نانومتر را نشان داده است که از ترانزیستورهای مبتنی بر سیلیکون در ابعاد مشابه بهتر عمل می‌کنند.
• گرافن: گرافن، یک لایه واحد از اتم‌های کربن که در یک شبکه شش ضلعی قرار گرفته‌اند، رسانایی حرارتی و تحرک الکترونی فوق‌العاده‌ای دارد. محققان در حال بررسی ترانزیستورهای مبتنی بر گرافن برای کاربردهای فرکانس بالا و الکترونیک انعطاف‌پذیر هستند.
• دی‌کالکوژنیدهای فلزات واسطه (TMDها): TMDهایی مانند دی‌سولفید مولیبدن (MoS2 ₎ دارای شکاف باند مستقیم هستند که آنها را برای استفاده در ترانزیستورهای اثر میدانی (FETها) مناسب می‌کند. این مواد را می‌توان به صورت چند لایه یا تک لایه سنتز کرد و امکان ساخت دستگاه‌های فوق نازک با مصرف توان کم را فراهم کرد.

۲. تکنیک‌های ساخت در مقیاس نانو

توسعه تکنیک‌های پیشرفته ساخت در مقیاس نانو، امکان کنترل دقیق ساختار و خواص مواد در سطح اتمی را فراهم کرده است. برخی از تکنیک‌های قابل توجه عبارتند از:

• رسوب لایه اتمی (ALD): ALD امکان رسوب لایه‌های نازک با دقت در سطح اتمی را فراهم می‌کند و آن را برای ایجاد دی‌الکتریک‌های گیت با کیفیت بالا و سایر اجزای حیاتی در ترانزیستورهای نانومقیاس ایده‌آل می‌سازد.
• لیتوگرافی پرتو الکترونی (EBL): EBL از یک پرتو الکترونی متمرکز برای الگودهی مواد با وضوحی تا چند نانومتر استفاده می‌کند. این تکنیک برای ایجاد ساختارهای پیچیده مورد نیاز برای طراحی‌های پیشرفته ترانزیستور بسیار مهم است.
• لیتوگرافی نانوچاپ (NIL): NIL شامل استفاده از یک قالب برای انتقال الگوها روی یک زیرلایه است که امکان تولید انبوه ساختارهای نانومقیاس را با دقت بالا فراهم می‌کند.

۳. اثرات کوانتومی

نانوفیزیک همچنین اثرات کوانتومی را که می‌توانند برای بهبود عملکرد ترانزیستور مهار شوند، بررسی می‌کند. برای مثال:

• نقاط کوانتومی: نقاط کوانتومی نانوذرات نیمه‌هادی هستند که الکترون‌ها را در هر سه بعد محدود می‌کنند و منجر به سطوح انرژی گسسته می‌شوند. از آنها می‌توان برای ایجاد ترانزیستورهای بسیار حساس و قابل تنظیم استفاده کرد.
• عایق‌های توپولوژیکی: این مواد حالت‌های حجمی عایق اما حالت‌های سطحی رسانا دارند که می‌توان از آنها برای ایجاد ترانزیستورهای کم‌مصرف با جریان‌های نشتی کاهش‌یافته استفاده کرد.

مطالعات موردی و کاربردها

کاربرد نانوفیزیک در طراحی ترانزیستور فقط نظری نیست؛ چندین مطالعه موردی قابل توجه، مزایای عملی آن را نشان می‌دهند:

ترانزیستورهای CNT شرکت IBM

در سال ۲۰۱۷، شرکت IBM از ساخت موفقیت‌آمیز ترانزیستورهای مبتنی بر نانولوله‌های کربنی با طول گیت به کوچکی ۵ نانومتر خبر داد. این ترانزیستورها در مقایسه با دستگاه‌های مبتنی بر سیلیکون در ابعاد مشابه، عملکرد بهتری از خود نشان دادند و پتانسیل نانولوله‌های کربنی را برای کاربردهای محاسباتی با کارایی بالا در آینده نشان دادند.

ترانزیستورهای RF مبتنی بر گرافن

محققان دانشگاه کالیفرنیا، برکلی، ترانزیستورهای فرکانس رادیویی (RF) مبتنی بر گرافن را توسعه داده‌اند که در فرکانس‌های تا ۱۰۰ گیگاهرتز کار می‌کنند. این دستگاه‌ها از تحرک بالای الکترون‌ها و ویژگی‌های نویز کم گرافن بهره می‌برند و آنها را برای سیستم‌های ارتباطی بی‌سیم پرسرعت مناسب می‌کنند.

ترانزیستورهای انعطاف‌پذیر مبتنی بر TMD

تیمی در دانشگاه استنفورد با استفاده از TMDهایی مانند MoS2 ترانزیستورهای انعطاف‌پذیری ساخته است _. این دستگاه‌ها نه تنها نازک و سبک هستند، بلکه انعطاف‌پذیری مکانیکی عالی و مصرف انرژی پایینی نیز از خود نشان می‌دهند و امکانات جدیدی را برای لوازم الکترونیکی پوشیدنی و نمایشگرهای انعطاف‌پذیر فراهم می‌کنند.

آینده فناوری ترانزیستور

ادغام نانوفیزیک در طراحی ترانزیستور، قرار است پیشرفت‌های چشمگیری را در سال‌های آینده در الکترونیک ایجاد کند. برخی از پیشرفت‌های بالقوه آینده عبارتند از:

• الکترونیک مولکولی: استفاده از مولکول‌های منفرد به عنوان اجزای کاربردی در دستگاه‌های الکترونیکی می‌تواند منجر به مدارهای فوق‌العاده کوچک و بسیار کارآمد شود.
• اسپینترونیک: اسپینترونیک شامل دستکاری حالت اسپین الکترون‌ها به جای بار آنها است. این امر می‌تواند با کاهش اتلاف گرما، محاسبات سریع‌تر و با بهره‌وری انرژی بیشتر را امکان‌پذیر کند.
• ادغام نانوفوتونیک: ترکیب اجزای فوتونیک و الکترونیکی در مقیاس نانو می‌تواند به دستگاه‌های هیبریدی منجر شود که هم پردازش داده با سرعت بالا و هم قابلیت‌های ارتباط نوری را ارائه می‌دهند.

نتیجه‌گیری

کاربرد نانوفیزیک در توسعه ترانزیستورهای نسل بعدی، حوزه‌ای با پتانسیل فوق‌العاده و به سرعت در حال تحول است. محققان با بهره‌گیری از مواد پیشرفته و تکنیک‌های ساخت، بر محدودیت‌های دستگاه‌های سنتی مبتنی بر سیلیکون غلبه کرده و راه را برای الکترونیک کوچک‌تر، سریع‌تر و کارآمدتر هموار می‌کنند. با پیشرفت این فناوری، پیامدهای گسترده‌ای برای صنایع مختلف، از محاسبات و مخابرات گرفته تا مراقبت‌های بهداشتی و انرژی، خواهد داشت.

به طور خلاصه، نانوفیزیک فقط یک حرفه دانشگاهی نیست، بلکه یک نوآوری عملی است که آینده فناوری ترانزیستور را شکل می‌دهد. تحقیق و توسعه مداوم در این زمینه نویدبخش تغییرات انقلابی در نحوه طراحی و استفاده از دستگاه‌های الکترونیکی است.
