اصول طراحی و ساخت تابلو برق صنعتی | راهنمای جامع

مقدمه (تابلوبرق‌ صنعتی چیست ؟) :

تابلوبرق‌ صنعتی چیست : تابلو‌ برق صنعتی، مجموعه‌ای یکپارچه از تجهیزات الکتریکی است که به منظور توزیع، کنترل و حفاظت از انرژی الکتریکی در محیط‌های صنعتی طراحی می‌شود. این تابلوها شامل طیف گسترده‌ای از اجزا از قبیل کلیدهای قدرت، قطع‌کننده‌های مدار، ترانسفورماتورها، تجهیزات اندازه‌گیری، سیستم‌های حفاظتی و اتوماسیون صنعتی هستند.

نیازسنجی و جمع اوری اطلاعات :

هر پروژه موفقی با یک برنامه‌ریزی دقیق آغاز می‌شود و طراحی تابلو برق نیز از این قاعده مستثنی نیست. مرحله نیازسنجی، فونداسیون کل پروژه است و هرگونه سهل‌انگاری در این مرحله، در مراحل بعدی خود را به شکل مشکلات فنی و هزینه‌های اضافی نشان خواهد داد. برای یک نیازسنجی کامل، باید اطلاعات زیر را با دقت جمع‌آوری کنید:

مرحله نخست در فرآیند طراحی تابلو برق، تعیین هدف و نوع تابلو است. در این گام باید مشخص شود که تابلو چه کاربردی دارد؛ آیا برای کنترل موتورها و راه‌اندازی سیستم‌های قدرت استفاده می‌شود (تابلو قدرت)، وظیفه توزیع برق در یک ساختمان را برعهده دارد (تابلو توزیع)، برای تأمین روشنایی طراحی شده است (تابلو روشنایی) یا جهت کنترل فرآیندهای اتوماسیون صنعتی و سیستم‌های PLC مورد استفاده قرار می‌گیرد (تابلو کنترل و PLC).

در ادامه، بررسی شرایط محیطی نقش تعیین‌کننده‌ای در طراحی و انتخاب متریال تابلو دارد. محل نصب باید از نظر داخلی (Indoor) یا خارجی (Outdoor) بودن، میزان رطوبت، دمای محیط، وجود گرد و غبار یا مواد شیمیایی خورنده به دقت ارزیابی شود؛ زیرا این عوامل مستقیماً بر جنس بدنه، درجه حفاظت (IP) و نوع تهویه تابلو تأثیر می‌گذارند.

پس از آن، مهندس طراح باید به تحلیل نقشه‌های الکتریکی بپردازد. نقشه‌های تک‌خطی (Single Line Diagram) و لیست بارها (Load List) از اسناد حیاتی پروژه محسوب می‌شوند. بررسی دقیق این مدارک، امکان استخراج لیست کامل تجهیزات، تعداد فیدرها و بارهای مصرفی را فراهم می‌کند و مبنای تمام محاسبات بعدی خواهد بود.

در مرحله بعد، انجام محاسبات جریان و بار ضروری است. با استفاده از اطلاعات استخراج‌شده از لیست بارها، باید جریان نامی کل سیستم و جریان هر مدار به‌صورت جداگانه محاسبه شود. در این مرحله، در نظر گرفتن «ضریب همزمانی» و «ضریب اطمینان» (Safety Factor) اهمیت ویژه‌ای دارد؛ معمولاً ۱۵ تا ۲۵ درصد ظرفیت اضافی برای توسعه‌های آتی و جلوگیری از سربار شدن تابلو در نظر گرفته می‌شود.

در نهایت، طراح باید استانداردهای مربوطه را شناسایی و رعایت کند. هر پروژه صنعتی یا ساختمانی باید مطابق با الزامات ملی و بین‌المللی پیش برود. از جمله مهم‌ترین آن‌ها می‌توان به استاندارد IEC 61439 برای تابلوهای فشار ضعیف، استانداردهای NEMA در آمریکا و مبحث سیزدهم مقررات ملی ساختمان ایران اشاره کرد که چارچوب‌های اصلی طراحی و ساخت تابلو برق صنعتی ایمن و کارآمد را مشخص می‌کنند.

شکل ۱- دیاگرام تک خطی برای راه اندازی موتورهای الکتریکی

طراحی نقشه

پس از جمع‌آوری اطلاعات، نوبت به ترجمه نیازها به یک نقشه اجرایی دقیق می‌رسد. در این مرحله، مهندس طراح با استفاده از نرم‌افزارهای تخصصی مانند EPLAN یا AutoCAD Electrical، جانمایی فیزیکی تجهیزات را روی سینی تابلو و درب آن طراحی می‌کند. طراحی نقشه تنها چیدن قطعات کنار هم نیست، بلکه یک هنر مهندسی است که باید چندین اصل مهم را در نظر بگیرد:

شکل ۲- طراحی نقشه پلنت های الکتریکی

• رعایت فواصل استاندارد: تجهیزات الکتریکی حین کار حرارت تولید می‌کنند. برای جلوگیری از افزایش دمای بیش از حد و آسیب دیدن قطعات، باید فواصل مجاز و استانداردی بین آن‌ها برای گردش هوا رعایت شود. همچنین این فواصل برای ایمنی تعمیر و نگهداری و جلوگیری از قوس الکتریکی (Arc Flash) ضروری است.
• دسترسی آسان برای تعمیرات: جانمایی باید به گونه‌ای باشد که اپراتور یا تکنسین تعمیر و نگهداری بتواند به راحتی به تمام قطعات، ترمینال‌ها و سیم‌کشی‌ها دسترسی داشته باشد.
• تفکیک منطقی بخش‌ها: بهتر است تجهیزات مربوط به بخش‌های مختلف مانند مدارهای قدرت، فرمان و PLC به صورت فیزیکی از هم جدا شوند. این کار علاوه بر نظم بخشیدن به تابلو، عیب‌یابی را بسیار ساده‌تر کرده و از تداخل نویز الکترومغناطیسی جلوگیری می‌کند.
• تعیین ابعاد نهایی تابلو: ابعاد بدنه تابلو بر اساس تعداد و اندازه تجهیزات، فضای مورد نیاز برای داکت‌کشی و سیم‌بندی و فضای خالی لازم برای تهویه تعیین می‌شود. یک تابلو برق استاندارد نباید بیش از حد فشرده و شلوغ باشد.

در طراحی تابلوهای MCC یا توزیع، انتخاب فرم داخلی (Form of Separation) مطابق IEC 61439-2 اهمیت دارد؛ برای مثال در تابلوهای MCC از نوع Form 3b یا Form 4b استفاده می‌شود تا ایمنی اپراتور و سهولت تعمیرات افزایش یابد.

شکل ۳- نمایی از نرم افزار اتوکد الکتریکال

انتخاب متریال و ساخت اسکلت تابلو برق

بدنه یا اسکلت تابلو برق، محافظ اصلی تجهیزات گران‌قیمت داخلی در برابر عوامل محیطی و آسیب‌های فیزیکی است. انتخاب جنس بدنه به شرایط محیطی محل نصب بستگی دارد.

پس از انتخاب متریال، فرآیند ساخت بدنه شامل مراحل برش‌کاری با لیزر یا CNC، خم‌کاری دقیق، جوشکاری (معمولاً CO2) و سوراخ‌کاری برای نصب تجهیزات و گلندها می‌شود. در نهایت، اجرای یک پوشش رنگ پودری الکترواستاتیک با کیفیت، علاوه بر زیبایی، یک لایه محافظتی حیاتی در برابر خوردگی ایجاد می‌کند.  طراحی و ساخت تابلو برق صنعتی با کیفیت، نیازمند دقت در همین جزئیات ساختاری است.

شکل ۴- محفظه تابلو برق

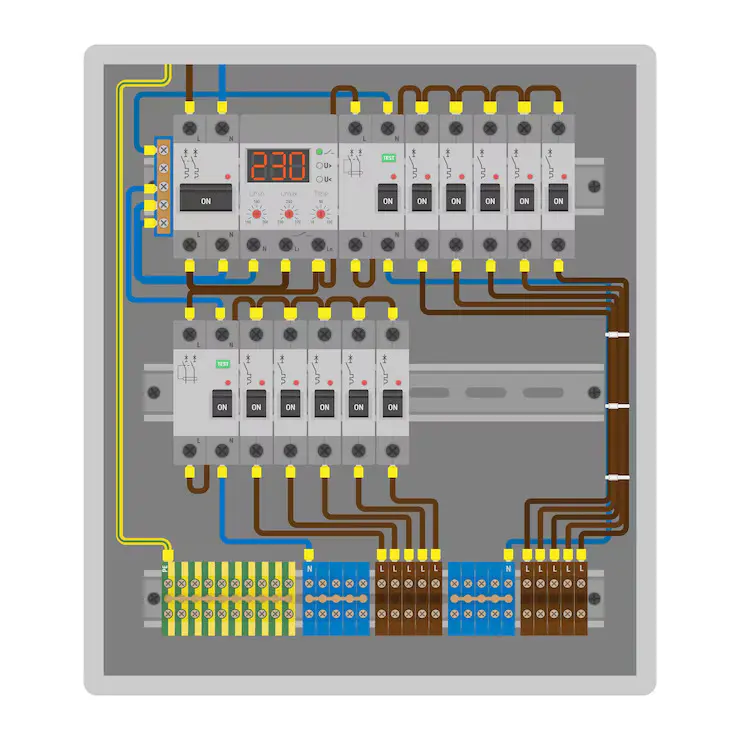

مونتاژ دقیق تجهیزات و سیم‌کشی اصولی

این مرحله، جایی است که نقشه طراحی شده جان می‌گیرد و تابلو برق شکل واقعی به خود می‌گیرد. مونتاژ تجهیزات و سیم‌کشی باید با دقت و وسواس بالایی انجام شود، زیرا کوچکترین خطا می‌تواند عملکرد کل سیستم را مختل کند.

1. نصب تجهیزات: ابتدا ریل‌ها، داکت‌ها و سایر ادوات نگهدارنده روی سینی مونتاژ نصب می‌شوند. سپس قطعات اصلی مانند کلیدهای مینیاتوری، کلیدهای اتوماتیک کمپکت (MCCB)، کنتاکتورها، رله‌ها، منابع تغذیه و ترمینال‌ها طبق نقشه جانمایی، روی ریل‌ها قرار گرفته و محکم می‌شوند.
2. سیم‌کشی و شماره‌گذاری: سیم‌کشی مهم‌ترین و زمان‌برترین بخش مونتاژ است. در این مرحله باید به نکات زیر توجه کرد:
   • انتخاب سایز سیم مناسب: مقطع هر سیم باید بر اساس جریان عبوری از آن و با توجه به جداول استاندارد انتخاب شود تا از داغ شدن و افت ولتاژ جلوگیری گردد.
   • رعایت رنگ‌بندی استاندارد: استفاده از رنگ‌های استاندارد برای فازها، نول و ارت (مثلاً در سیستم سه‌فاز: L1=قهوه‌ای, L2=مشکی, L3=خاکستری, N=آبی, PE=سبز و زرد) عیب‌یابی و تعمیرات را فوق‌العاده آسان می‌کند.
   • استفاده از سرسیم و وایرشو: برای اتصال مطمئن و ایمن سیم‌ها به ترمینال تجهیزات، باید حتماً از سرسیم یا وایرشو مناسب و ابزار پرس استاندارد استفاده کرد. اتصالات سست، نقطه داغ (Hot Spot) ایجاد کرده و خطر آتش‌سوزی را به همراه دارند.
   • شماره‌گذاری سیم‌ها و تجهیزات: تمامی سیم‌ها، کابل‌ها و تجهیزات باید مطابق با نقشه، لیبل‌گذاری و شماره‌گذاری شوند. این کار برای راه‌اندازی، تست و نگهداری‌های آتی ضروری است.
3. اجرای سیستم ارتینگ (Earthing): اتصال بدنه فلزی تابلو و بدنه‌های فلزی تمام تجهیزات به شینه ارت (PE) یک الزام ایمنی مطلق است. این کار تضمین می‌کند که در صورت بروز اتصالی، جریان خطا به زمین منتقل شده و سیستم‌های حفاظتی عمل کنند.

شکل ۵- تکنسین در حال کار بر روی تابلوی برق

مراحل تست و کنترل نهایی

پس از اتمام مونتاژ، تابلو برق هنوز آماده تحویل نیست. مرحله تست و کنترل کیفیت، مهر تأییدی بر صحت طراحی و ساخت تابلو برق صنعتی و عملکرد صحیح آن است. این تست‌ها به دو دسته کلی تقسیم می‌شوند:

• تست‌های ظاهری و مکانیکی:

• • • کنترل کیفیت رنگ و جوشکاری بدنه
    • بررسی استحکام نصب تجهیزات و اتصالات
    • چک کردن صحت شماره‌گذاری سیم‌ها و تطابق آن با نقشه
    • اطمینان از عملکرد صحیح قفل و لولای درب تابلو

• تست‌های الکتریکی:

• • تست پیوستگی (Continuity Test): برای اطمینان از صحت تمام اتصالات و عدم وجود قطعی در مدار.
  • تست عایقی (Insulation Test): با استفاده از دستگاه مگر (Megger)، مقاومت عایقی بین فازها با یکدیگر و فازها با نول و ارت اندازه‌گیری می‌شود تا از عدم وجود نشتی جریان اطمینان حاصل شود. ولتاژ تست معمولاً 500V یا 1000V DC است.
  • تست عملکرد (Functional Test): در این تست، مدارهای فرمان و قدرت به صورت بی‌بار (بدون اتصال مصرف‌کننده) برق‌دار شده و عملکرد صحیح کنتاکتورها، رله‌ها، تایمرها، چراغ‌های سیگنال و سایر ادوات کنترلی بررسی می‌شود.

همچنین انجام تست دی‌الکتریک (Dielectric Withstand Test) برای بررسی مقاومت تابلو در برابر ولتاژهای گذرا الزامی است.

نصب و راه‌اندازی ایمن تابلو برق در محل

حمل و نقل و نصب تابلو آخرین مرحله از این فرآیند پیچیده است. نصب تابلو باید توسط افراد متخصص و با رعایت کامل نکات ایمنی انجام شود. پس از قرارگیری تابلو در محل تعیین شده و تراز کردن آن، کابل‌های ورودی و خروجی به ترمینال‌های مربوطه متصل می‌شوند. پس از اتصال کابل‌ها، یک دور تست نهایی (مشابه تست‌های کارخانه) در حضور کارفرما انجام شده و پس از اطمینان از عملکرد صحیح همه بخش‌ها، تابلو به بهره‌بردار تحویل داده می‌شود. ارائه مستندات کامل شامل نقشه‌ها، دفترچه راهنما و لیست قطعات به کارفرما، بخش مهمی از فرآیند تحویل است.

الزامات کلیدی که نباید در طراحی و ساخت تابلو برق صنعتی فراموش شوند

در کنار مراحل اصلی، برخی نکات کلیدی وجود دارند که رعایت آن‌ها سطح کیفی و ایمنی پروژه را به شکل چشمگیری افزایش می‌دهد:

• درجه حفاظت (IP Rating): کد IP نشان‌دهنده میزان مقاومت بدنه تابلو در برابر نفوذ اجسام خارجی (گرد و غبار) و آب است. انتخاب IP مناسب (مانند IP54 برای محیط صنعتی داخلی یا IP65 برای فضای باز) برای حفاظت از تجهیزات حیاتی است.
• مدیریت حرارتی: پیش‌بینی تهویه مناسب برای تابلوهای برق یک ضرورت است. برای تابلوهای با تلفات حرارتی بالا، استفاده از فن و فیلتر یا حتی کولرهای گازی مخصوص تابلو (Heat Exchanger) برای جلوگیری از افزایش دما و آسیب به قطعات الزامی است.
• استفاده از تجهیزات استاندارد: همیشه از قطعات و تجهیزات تولید شده توسط برندهای معتبر که دارای تاییدیه‌های استاندارد بین‌المللی هستند، استفاده کنید. شاید هزینه اولیه کمی بیشتر شود، اما در بلندمدت از هزینه‌های سنگین تعمیر و نگهداری و توقف سیستم جلوگیری می‌کند.
• مستندسازی جامع: تمام نقشه‌ها، محاسبات، چک‌لیست‌های تست و مشخصات فنی قطعات باید به صورت دقیق مستند شده و در قالب یک پرونده فنی به کارفرما تحویل داده شود.

سوالات متداول

1. مهم‌ترین استاندارد در طراحی تابلوهای برق فشار ضعیف چیست؟
   استاندارد بین‌المللی IEC 61439 به عنوان مرجع اصلی برای طراحی، ساخت و تست تابلوهای توزیع و کنترل فشار ضعیف شناخته می‌شود و رعایت الزامات آن برای تضمین کیفیت و ایمنی ضروری است.
2. چرا در نظر گرفتن ضریب اطمینان در محاسبات بار تابلو برق اهمیت دارد؟
   در نظر گرفتن یک ظرفیت اضافی (معمولاً 20%) به دو دلیل مهم است: اولاً، برای جلوگیری از کارکردن تابلو در حداکثر ظرفیت خود که باعث استهلاک و تولید حرارت می‌شود و ثانياً، برای فراهم کردن امکان افزودن بارهای جدید در آینده بدون نیاز به تعویض کل تابلو.

3. مفهوم درجه حفاظت یا IP در تابلو برق چیست؟
کد IP (Ingress Protection) یک استاندارد جهانی است که میزان حفاظت محفظه تابلو را در برابر نفوذ اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) مشخص می‌کند. رقم اول درجه حفاظت در برابر جامدات و رقم دوم در برابر مایعات را نشان می‌دهد.

جمع‌بندی

همانطور که مشاهده کردید، طراحی و ساخت تابلو برق صنعتی فرآیندی چند مرحله‌ای و تخصصی است که از نیازسنجی دقیق آغاز شده و به نصب و راه‌اندازی ختم می‌شود. هر یک از این مراحل، از محاسبات اولیه گرفته تا انتخاب یک سرسیم مناسب، نقشی حیاتی در عملکرد نهایی، ایمنی و طول عمر سیستم الکتریکی ایفا می‌کنند. بی‌توجهی به استانداردها و اصول مهندسی در این حوزه می‌تواند عواقب خطرناکی به دنبال داشته باشد.
