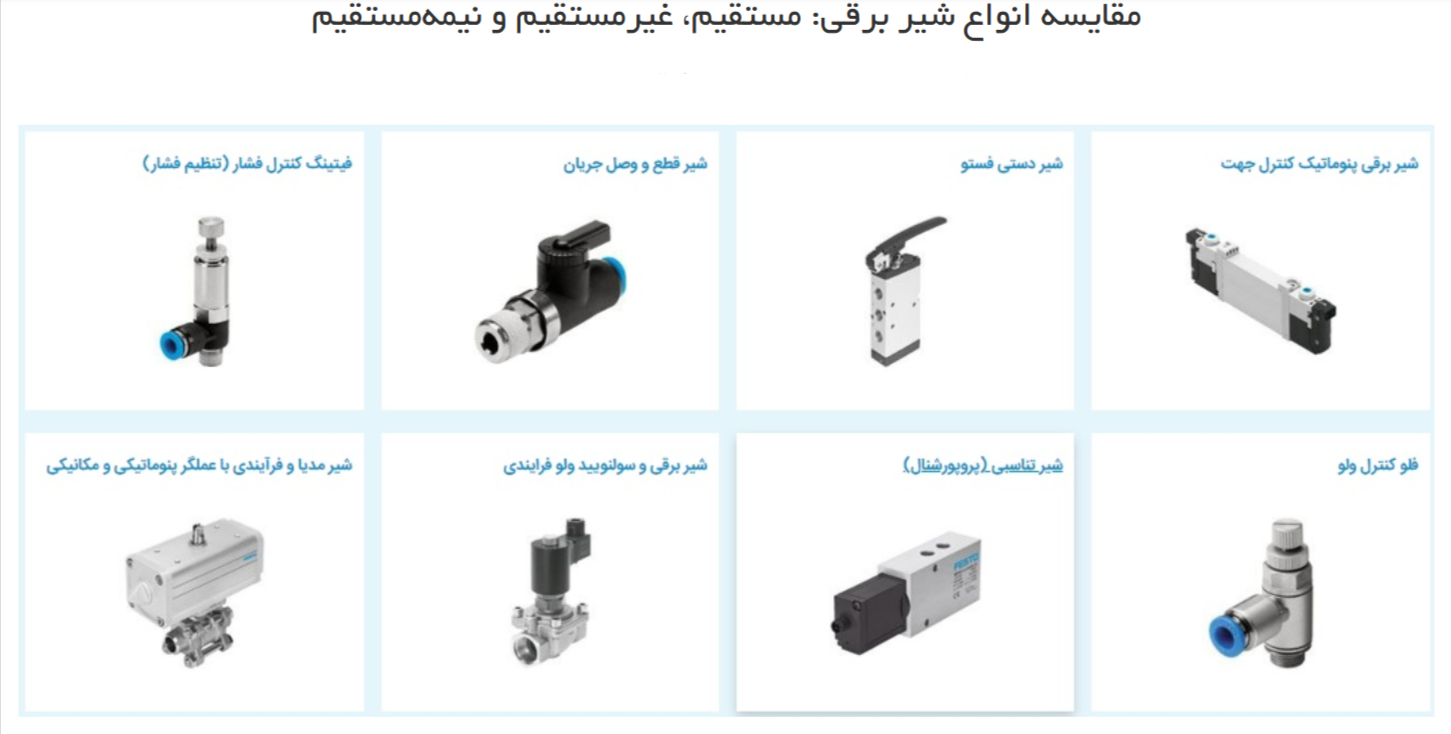

مقایسه انواع شیر برقی: مستقیم، غیرمستقیم و پایلوت‌دار

شیرهای برقی دستگاه‌های الکترومکانیکی هستند که برای کنترل جریان سیالات (مایعات یا گازها) در طیف وسیعی از کاربردها، از اتوماسیون صنعتی گرفته تا دستگاه‌های پزشکی، استفاده می‌شوند. انتخاب نوع مناسب شیر برقی برای عملکرد بهینه سیستم، کارایی و قابلیت اطمینان بسیار مهم است. این مقاله مقایسه دقیقی از سه نوع رایج ارائه می‌دهد: شیرهای برقی با عملکرد مستقیم، شیرهای برقی با عملکرد غیرمستقیم (که به عنوان دیافراگم یا سروو نیز شناخته می‌شوند) و شیرهای برقی با عملکرد پایلوت (نیمه مستقیم)، اصول عملکرد، مزایا، معایب و کاربردهای معمول آنها را شرح می‌دهد.

درک اصول اولیه شیر برقی

قبل از پرداختن به انواع خاص، بیایید برخی از مفاهیم اساسی را مشخص کنیم. یک شیر برقی از یک سیم‌پیچ برقی، یک پیستون و یک بدنه شیر با ورودی، خروجی و یک روزنه تشکیل شده است. هنگامی که سیم‌پیچ انرژی می‌گیرد، یک میدان مغناطیسی ایجاد می‌کند که پیستون را حرکت می‌دهد، روزنه را باز یا بسته می‌کند و جریان سیال را کنترل می‌کند. تفاوت کلیدی بین انواع شیر برقی در *چگونگی* دستیابی به این حرکت و نیروهای دخیل است.

۱. شیرهای برقی با عملکرد مستقیم

شیرهای برقی با عملکرد مستقیم ساده‌ترین طراحی هستند. آن‌ها مستقیماً با استفاده از نیروی مغناطیسی شیر برقی، روزنه شیر را باز یا بسته می‌کنند. برای عملکرد به هیچ فشار خارجی نیاز نیست.

• اصول کار: پیستون سلونوئیدی مستقیماً صفحه یا دیسک شیر را بالا می‌برد یا به آن فشار می‌دهد و جریان را کنترل می‌کند.
• مزایا:
  • زمان پاسخ سریع (معمولاً چند میلی ثانیه).
  • ساخت و ساز ساده، که منجر به هزینه کمتر می‌شود.
  • قابل اعتماد و نیاز به حداقل نگهداری.
  • می‌تواند در اختلاف فشار صفر کار کند (برای کاربردهای خلاء مهم است).
• معایب:
  • به دلیل نیروی مورد نیاز برای حرکت پیستون در برابر فشار سیال، به نرخ جریان نسبتاً کم محدود می‌شود.
  • کویل سلونوئیدی باید به گونه‌ای طراحی شود که بتواند بر فشار عملیاتی کامل غلبه کند، که منجر به کویل‌های بزرگتر و پرمصرف‌تر برای فشارهای بالاتر می‌شود.
• کاربردهای معمول:
  • سیستم‌های پنوماتیک کم‌فشار
  • سیستم‌های خلاء.
  • دستگاه‌های پزشکی (مثلاً، تزریق حجم دقیقی از مایع).
  • ابزارهای تحلیلی.
• مثال: یک شیر با عملکرد مستقیم که جریان هوای فشرده را به یک سیلندر پنوماتیک کوچک در یک سیستم اتوماسیون آزمایشگاهی کنترل می‌کند.

۲. شیرهای برقی با عملکرد غیرمستقیم (دیافراگمی/سروو)

شیرهای با عملکرد غیرمستقیم، که به عنوان شیرهای دیافراگمی یا سروو نیز شناخته می‌شوند، از فشار سیستم برای کمک به عملکرد شیر استفاده می‌کنند. سلونوئید فقط برای کنترل دیافراگم یا پیستون بزرگتر باید بر نیروی کمتری غلبه کند.

• اصول کار: پیستون سلونوئیدی یک روزنه کوچک راهنما را کنترل می‌کند. این روزنه راهنما، محفظه‌ای را که به یک دیافراگم یا پیستون بزرگتر متصل است، تخلیه یا تحت فشار قرار می‌دهد. سپس اختلاف فشار بین دیافراگم/پیستون، شیر اصلی را باز یا بسته می‌کند.
• مزایا:
  • می‌توانند دبی‌های بالاتری را نسبت به شیرهای با عملکرد مستقیم تحمل کنند.
  • در مقایسه با شیرهای با عملکرد مستقیم برای فشار یکسان، به کویل‌های سلونوئیدی کوچک‌تری نیاز است که منجر به مصرف برق کمتر می‌شود.
  • مناسب برای طیف وسیع‌تری از فشارها.
• معایب:
  • زمان پاسخ کندتر نسبت به شیرهای با عملکرد مستقیم (معمولاً ده‌ها میلی‌ثانیه).
  • برای عملکرد صحیح به حداقل اختلاف فشار نیاز دارد. در کاربردهای خلاء کار نمی‌کند.
  • ساخت و ساز پیچیده تر، که به طور بالقوه منجر به نگهداری بیشتر می شود.
• کاربردهای معمول:
  • سیستم‌های آبیاری.
  • سیستم‌های تهویه مطبوع (HVAC).
  • کنترل فرآیندهای صنعتی.
  • تصفیه خانه های آب.
• مثال: یک شیر با عملکرد غیرمستقیم که جریان آب را در یک سیستم آبیاری در مقیاس بزرگ کنترل می‌کند، جایی که به یک نرخ جریان ثابت نیاز است.

۳. شیرهای برقی با عملکرد پایلوت (نیمه مستقیم)

شیرهای پایلوت‌دار، جنبه‌هایی از هر دو طرح عملکرد مستقیم و غیرمستقیم را با هم ترکیب می‌کنند. آن‌ها از یک شیر پایلوت (مشابه شیر با عملکرد غیرمستقیم) برای کنترل یک شیر اصلی بزرگتر استفاده می‌کنند.

• اصول کار: یک سلونوئید پیلوت کوچک، یک شیر پیلوت را کنترل می‌کند که به نوبه خود فشار وارد بر یک سوپاپ یا قرقره بزرگتر را کنترل می‌کند و باعث باز یا بسته شدن روزنه شیر اصلی می‌شود.
• مزایا:
  • نرخ جریان بالا و اندازه روزنه‌های بزرگ امکان‌پذیر است.
  • کویل‌های سلونوئیدی نسبتاً کوچک برای کاربردهای فشار بالا.
  • می‌تواند هم مایعات و هم گازها را به طور مؤثر مدیریت کند.
• معایب:
  • زمان پاسخ کندتر از شیرهای با عملکرد مستقیم، اما اغلب سریع‌تر از شیرهای با عملکرد غیرمستقیم.
  • برای کار کردن به حداقل اختلاف فشار نیاز دارد.
  • ساخت و ساز پیچیده تر و هزینه های نگهداری بالقوه بالاتر.
• کاربردهای معمول:
  • سیستم‌های هیدرولیک فشار بالا.
  • شبکه‌های توزیع گاز
  • فرآیندهای صنعتی در مقیاس بزرگ.
• مثال: یک شیر پایلوت‌دار که جریان سیال هیدرولیک را در یک پرس صنعتی سنگین کنترل می‌کند.

جدول مقایسه

در اینجا یک جدول خلاصه برای مرجع سریع آورده شده است:
